- приведенный средний диаметр цилиндрической резьбы
- Paarungs-Flankendurchmesser des Gewindes
приведенный средний диаметр цилиндрической резьбы
приведенный средний диаметр резьбы
Средний диаметр воображаемой идеальной цилиндрической резьбы, которая имеет те же шаг и углы наклона боковых сторон, что и основной или номинальный профиль резьбы, и длину, равную заданной длине свинчивания, и которая плотно, без взаимного смещения или натяга, сопрягается с реальной резьбой по боковым сторонам резьбы.
[ГОСТ 11708-82 (СТ СЭВ 2631-80)]Тематики
- нормы взаимозаменяемости
Обобщающие термины
- отклонения, допуски и посадки резьбы
Синонимы
- приведенный средний диаметр резьбы
EN
- virtual pitch diameter of thread
DE
- Paarungs-Flankendurchmesser des Gewindes
FR
- diametre virtuel sur flancs d'un filetage
59. Приведенный средний диаметр цилиндрической резьбы
Приведенный средний диаметр резьбы
D. Paarungs-Flankendurchmesser des Gewindes
Е. Virtual pitch diameter of thread
F. Diametre virtuel sur flancs d’un filetage

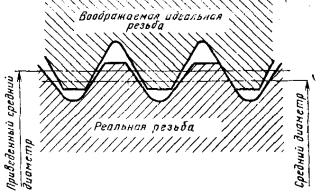

Средний диаметр воображаемой идеальной цилиндрической резьбы, которая имеет те же шаг и углы наклона боковых сторон, что и основной или номинальный профиль резьбы, и длину, равную заданной длине свинчивания, и которая плотно, без взаимного смещения или натяга, сопрягается с реальной резьбой по боковым сторонам резьбы (черт. 28)
Черт. 28
Источник: ГОСТ 11708-82: Основные нормы взаимозаменяемости. Резьба. Термины и определения оригинал документа
